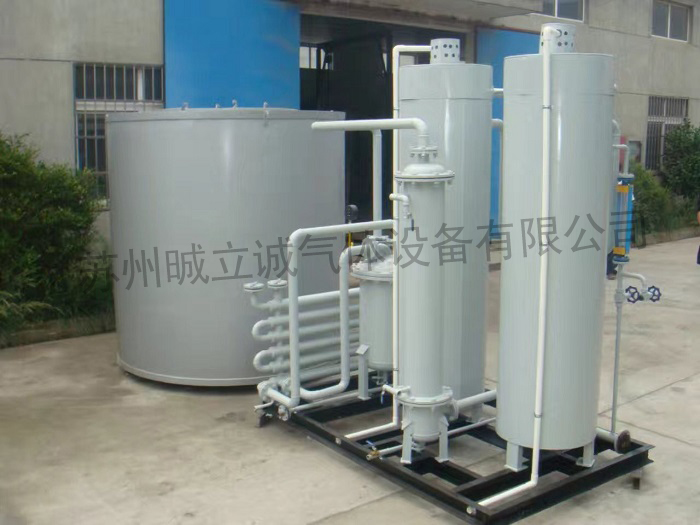

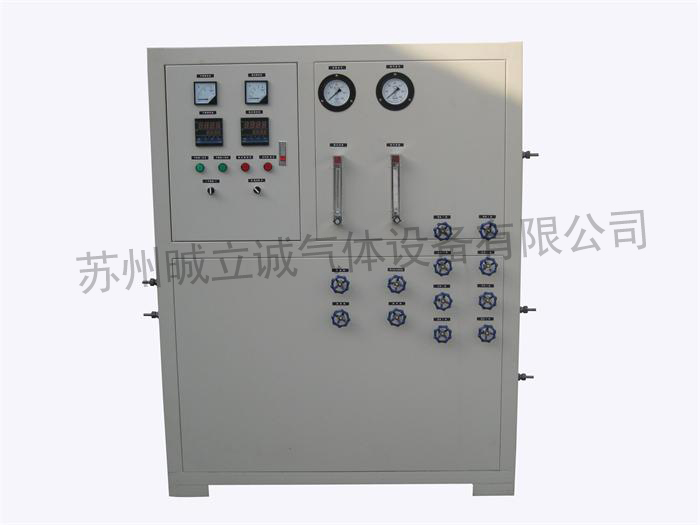

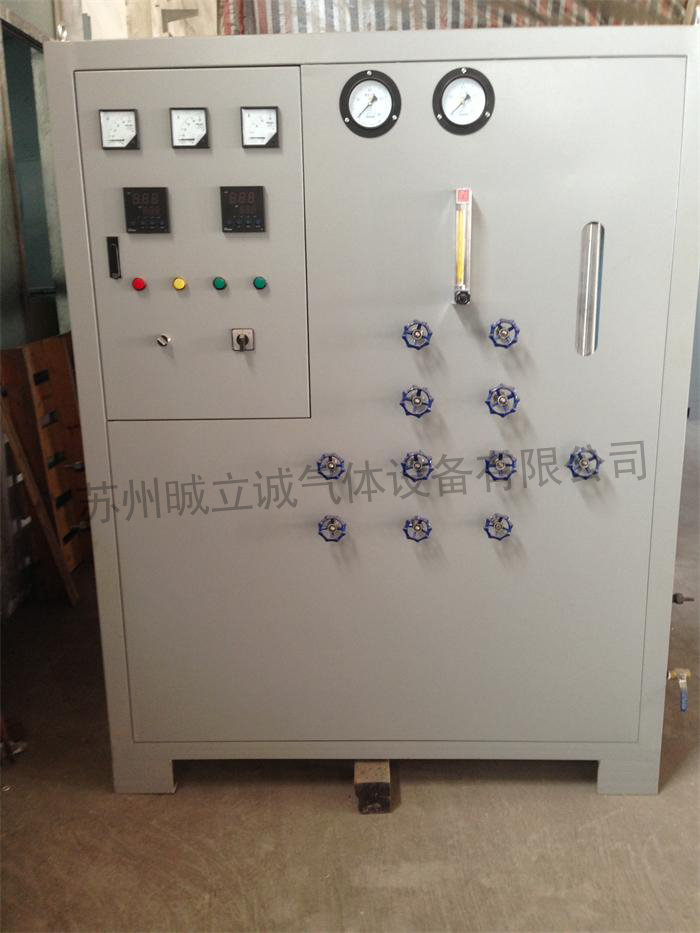

SLCAQ系列氨分解制氫裝置

1、工作原理
氨分解制氫裝置是將液氨汽化為氨氣，然后使其進入氨分解爐，氨氣被加熱至800℃左右，產生75%氫氣、25%氮氣的混合氣，其化學方程式：2NH3=3H2＋N2
2、工藝流程

3、主要特點：

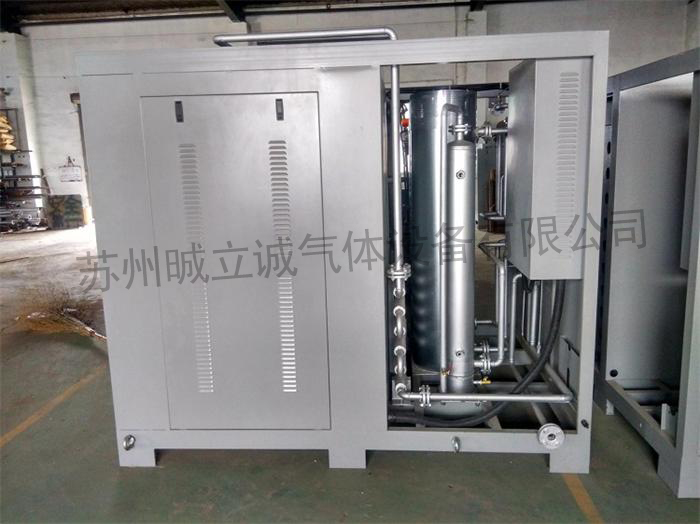

爐膽采用梅花型柱狀結構，材質采用310S耐熱不銹鋼管，鎳觸媒采用西南化工院的產品，加熱材料采用鎳鉻合金材料，保證了在高溫和強腐蝕的環境下的使用壽命。熱交換器采用套管式結構，較大的換熱面積保證效率充分利用的同時更保證了足夠長的使用壽命。小型氨分解裝置的加熱裝置采用了活動式的結構，可在不停機的狀況下立即換加熱材料，節約了維修時間。
4、技術指標：

原料氣氨等級： 一級氨
流 量：5-2000Nm3/h
殘氨量：≤3ppm
氧含量：≤3ppm
lou 點：≤-60℃
壓 力：0.05-0.8Mpa
